實驗給水排水系統設計

包括實驗給水系統、生活給水系統和消防給水系統。實驗給水系統分為一般實驗用水與實驗用純水。不同的實驗室對實驗用水有不同的要求。

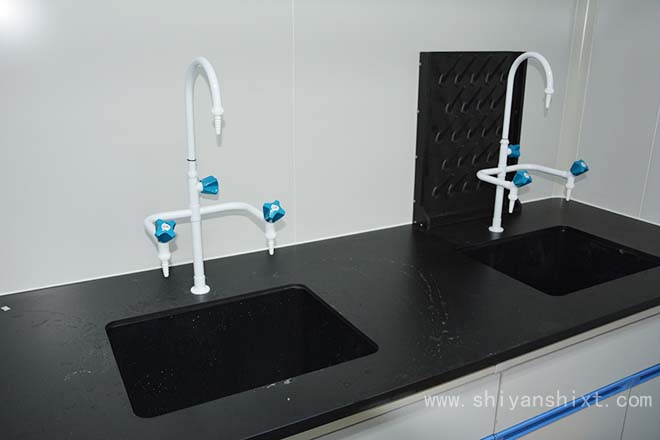

實驗儀器的循環冷卻水水質應滿足各類儀器對水質的要求；凡進行強酸、強堿、劇毒液體的實驗并有飛濺爆炸可能的實驗室，應就近設置應急噴淋設施，當應急眼睛沖洗器水頭大于1m時應采取減壓措施；無菌室和放射性同位素的實驗室配熱水淋浴裝置，水龍頭采用腳踏式開關，肘式開關或光電開關。放射性同位素實驗室如采用科研、生活、消防統一的給水系統時，污染區的用水必須通過斷流水箱，室內消火栓應設置在清潔區內，給水系統的管道入口通常也設置清潔區，采用上行下給水管網，以免擴散污染。

在建設實驗室的同時，除了要考慮實驗室的實驗室家具、實驗室設備以及通風系統之外，實驗室的給水排水系統也是尤為重要的，凡是實驗室中有毒有害物質的污水，必須要進行處理至符合國家排放標準之后，方可進行排水。不能功能類型的實驗室實驗室的給水排水工程設計也是不一樣的。

一、普通實驗室的給水系統設計

在進行實驗室的給水系統設計的時候，水量、水質和水壓都要保證足夠，除了實驗和日常的基本用水以為，還要考慮和配置相應的消防設備的給水。對于高層實驗室，若室外的給水官網不能充分滿足其高層用水需求或者水壓存在經?；蛑芷谛圆蛔愕臅r(shí)候，為確保高層實驗室的安全供水，應該設置屋頂水泵、水箱或者局部加壓設備，甚至在進水口進行斷流水池的設置。

普通實驗室的用水，通常設置一根引入管就可以，但如果大型實驗樓的消防栓數量較多或者實驗的設備需要安全供水，就應該設置兩根引入管。

單根引入管通常從建筑物的中部引入，進入實驗樓，這樣水壓就較為平衡。若是兩根引入管，通常從實驗樓的不同側引入。如遇特殊情況，只能從同一側進入，就應該保證引入管之間有較大的間距，距離不能低于10米，同時連接兩個引入管的給水管網應該設置閥門，以保障在局部出現故障時仍然能夠安全供水。引入管則應從用水量較大的地點引入。

另外，實驗室內部給水管道要能夠布置合理，這樣就便于管道的維護。內部的管道線盡可能地短，同時避免交叉，以使供水更加安全、可靠。普通實驗室管道通常是沿著走道、墻壁、天棚或柱角等位置，走明線，方便觀察，但是及易積累灰塵。因此，在安全要求比較高的實驗室中通常盡可能進行暗裝，將管道敷設在地下室、天棚、管溝或公用管廊內部。值得注意的是，所有的暗設管道都應該在控制閥門的位置設置相應的檢修孔，以方便故障維修。

生活供水管道常常設置在潔凈區。射性實驗室的給水系統管道入口，其給水管網常常采用上行下給式，也設置于干凈區，以避免擴散污染。管道從潔凈區接到受污區的設備，如衛生通過間、手套箱、通風柜、淋浴器等處所時，均有可能受污，因此，應該由局部斷流水箱來送入。斷流水箱的容量和高度要適當，必要時還應該增設加壓裝置。也可以在不同的放射水平的交接位置，用斷流閥門在管道的兩端各設一個斷流閥門，并在其中間接上支管一根，在管道不工作的時候，關閉斷流閥門并打開泄放閥門，以便將余水放空。而小型放射性化學實驗室，可以在進入受污區之前，在管道上設置一個逆止閥，以防止受污。

此外，應在放射化學實驗室受污區設置灑水龍頭，用來清洗受污表面。灑水栓流量通常采取管徑25毫米，水流0.7升/秒，自由水頭10米。各個灑水栓的間距設置為20到25米，在使用的時候可以接橡皮管，其長度為10到15米。可以在高放射水平場所的衛生通過間內，用大管徑，入1%到2%濃度的蘇打水，設蘇打水管，通常水溫控制在35到40度之間，溫度太低容易造成管道堵塞。

二、普通實驗室的排水系統設計

實驗室排水系統應該根據相應的排出廢水的性質、成份和受污程度來進行設置。有害物質的排放要符合相應的國家標準，因此，對于有害物質要先進行一定的處理才可排出。甚至要設置獨立排水的管道進行局部處理，方可排入室外的排水管網。而對于一些含有無害的膠狀物體、懸浮物體或設備冷卻水，因其受污并不嚴重，可以直接排放到室外的排水管網。但是，如果這些廢水要進行重復使用的話，則要進行相應的處理。

排水管道的設置同樣需要進行合理的布局，轉角盡量少，以防止雜質堵塞，在安排上要相對集中，這樣就便于出現故障后的維修。排管時要盡量沿著走道、柱角、墻壁、天棚等，但要注意，避免穿過精密儀器室等衛生安全需求較高的實驗室。主管道應盡量安排在靠近雜質較多、排水量較大的設備的位置。

放射性廢水的排放，要按照其化學性質和其放射性水平分流排出，同時要進行一定的處理。廢水量不大的小型實驗室可采用一個排水系統。

但是廢水量雖小但是濃度卻較高，則可用專門的容器進行收集，送往廢水貯存處或進行相應的處理。排出的放射性廢水不可貫通潔凈區，而應由潔凈區向受污區排流，避免擴散污染。如果放射性水平較高的話，就要設置專用的排水管溝、豎井、管槽，同時采取必要的防護措施。如果放射性廢水有腐蝕性，則一定要選用恰當?shù)哪透g材料來制作管料，避免腐蝕泄露?！愣?，管溝可以用磚砌筑，若需要防護或地下水位較高就需要用混凝土砌建。管溝的覆面則用水泥抹面，碳鋼或不銹鋼復面，同時刷防銹漆。
